3D-Gesamtmodell oder
smarte Subsysteme
Ein durchgängiges 3D-Gesamtmodell oder gezielt abgeleitete 2D-Subsysteme? Mit SOFiSTiK müssen Sie sich nicht grundsätzlich für einen Ansatz entscheiden. Nutzen Sie Ihr BIM-Modell als gemeinsame Datenbasis und leiten Sie daraus genau die Berechnungsmodelle ab, die Sie für Ihre Aufgabe benötigen. So verbinden Sie konsistente Modelldaten mit effizienten Berechnungs- und Bemessungsworkflows für den Hochbau. Subsysteme, Lastweiterleitung, Plattenbemessung und Ergebnisse bleiben miteinander verknüpft.
SOFiSTiK jetzt kostenlos testen
Warum Subsysteme?
Bei der Tragwerksplanung eines Gebäudes muss nicht jede Aufgabe am vollständigen 3D-System bearbeitet werden. SOFiSTiK ermöglicht es, 2D-Subsysteme einzelner Geschossdecken automatisch aus dem 3D-Modell abzuleiten.
Dabei sind keine doppelten Modelleingaben erforderlich. Die Teilmodelle basieren auf der vorhandenen Modellstruktur und den Ebenen des Gesamtbauwerks. Auch die Lagerbedingungen werden anhand der Steifigkeiten beziehungsweise Anschlusspunkte der aufgehenden Bauteile automatisch berücksichtigt.
Automatisch ableiten
Erzeugen Sie Geschossdecken als reduzierte 2D-Teilmodelle direkt aus dem Gesamtmodell.
Konsistent arbeiten
Gesamtmodell, Teilmodelle, Berechnungen und Ansichten greifen auf dieselbe Datenbasis zurück. Das reduziert doppelte Eingaben und manuelle Nachführungen.
Effizient verwalten
Verwalten und berechnen Sie Ihre Subsysteme zentral über den SOFiSTiK-Analysis-Browser.

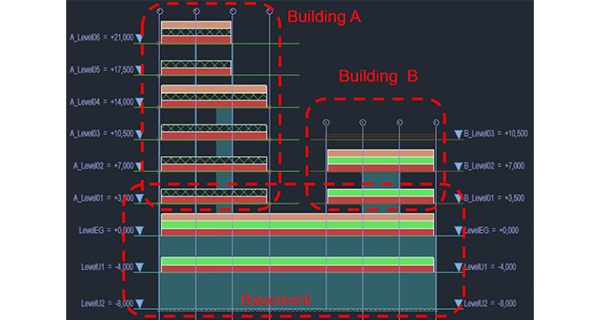

Wie funktioniert das?
Subsystem ableiten
Erzeugen Sie die benötigten 2D-Subsysteme aus dem bestehenden Gesamtmodell. Die Lagerungen werden automatisch erkannt und die Systeme übersichtlich verwaltet.
Lasten weiterleiten
Lagerreaktionen eines Subsystems werden zu Belastungen des darunterliegenden Systems. Lastquellen und Zielsysteme lassen sich transparent definieren und kontrollieren.
Berechnen und bemessen
Berechnen und bemessen Sie die Geschossdecken als 2D-Plattensysteme. Bemessungsrelevante Überlagerungen können automatisch erstellt und bei Bedarf angepasst werden.
Ergebnisse prüfen und dokumentieren
Stellen Sie Ergebnisse grafisch, tabellarisch, im Bericht oder direkt im BIM-Modell dar und machen Sie damit den Berechnungsweg nachvollziehbar.

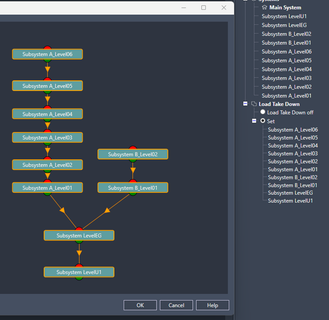

Lastpfade transparent nachvollziehen
Mit der vertikalen Lastweiterleitung werden die Reaktionen eines Geschosses zur Belastung des darunterliegenden Subsystems. SOFiSTiK erkennt Lastquellen automatisch und berücksichtigt bei der Übergabe die tatsächliche Bauteilgeometrie, beispielsweise Wände mit Öffnungen oder geneigte Stützen.
Auch anspruchsvollere Gebäudestrukturen wie Deckensprünge, Abfangdecken oder wandartige Träger lassen sich in den Workflow integrieren. Lastweiterleitungs-Sets schaffen dabei Transparenz und geben Ihnen Kontrolle darüber, welche Lasten wie und wohin weitergegeben werden.
Vorteile:

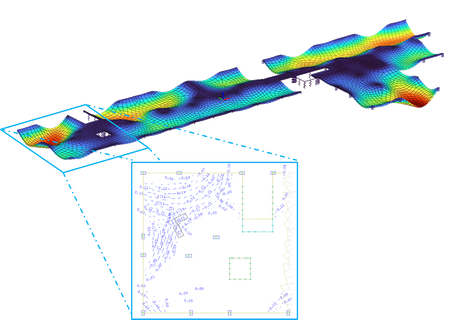

Von der Berechnung direkt zur Plattenbemessung
Die abgeleiteten Geschossdecken können als 2D-Plattensysteme berechnet und bemessen werden. Dabei unterstützt SOFiSTiK unter anderem Biege- und Schubbemessung sowie Durchstanznachweise im Grenzzustand der Tragfähigkeit. Für den Grenzzustand der Gebrauchstauglichkeit stehen weiterführende Nachweise zur Verfügung.
Die Untersuchung der Deckendurchbiegung kann auch nichtlinear erfolgen und dabei Effekte wie Kriechen und Schwinden, Zustand II, Lagerausfall und Tension Stiffening berücksichtigen.
Ihre Vorteile auf einen Blick
Single source of truth
Teilmodelle, Berechnungen und Ansichten werden aus demselben Gesamtmodell abgeleitet.
Weniger Modellierungsaufwand
Subsysteme nutzen die vorhandene Modellstruktur. Zusätzliche oder doppelte Modelleingaben werden reduziert.
Transparenter Lastabtrag
Verfolgen und kontrollieren Sie Lastpfade über mehrere Geschosse hinweg.
Leistungsfähige Plattenbemessung
Führen Sie Tragfähigkeits- und Gebrauchstauglichkeitsnachweise direkt auf Basis der abgeleiteten Systeme durch.
BIM-integrierter Workflow
Berechnung, Bemessung und Ergebnisdarstellung greifen unmittelbar auf das BIM-Modell zurück.
Nachvollziehbare Ergebnisse
Prüfen und dokumentieren Sie Ergebnisse grafisch, tabellarisch oder direkt im BIM-Modell.
Berechnung endet nicht beim Ergebniswert. SOFiSTiK stellt Ergebnisse so bereit, dass sie sich effizient prüfen und für die weitere Planung verwenden lassen.
Report
Erstellen Sie Statikberichte mit dem für Ihr Projekt benötigten Detaillierungsgrad.
Grafik
Analysieren Sie Lastweiterleitung und Bemessungsergebnisse direkt in der grafischen Umgebung.
Excel
Geschossübergreifende Tabellen unterstützen die gezielte Kontrolle der vertikalen Lastweiterleitung.
Revit
Visualisieren Sie relevante Ergebnisse direkt im BIM-Modell und unterstützen Sie damit die Kommunikation zwischen den Planungsbeteiligten.

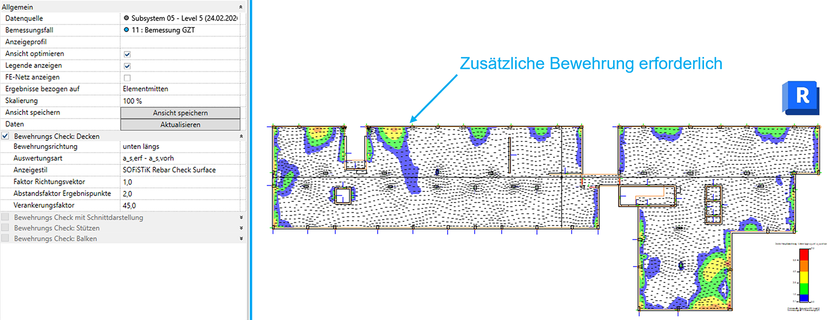

Erforderliche und vorhandene Bewehrung im direkten Vergleich
Mit SOFiSTiK kann die in Revit modellierte 3D-Bewehrung der statisch erforderlichen Bewehrung gegenübergestellt werden. Die Darstellung lässt sich nach Lage und Richtung filtern, zusätzlich erforderliche Bewehrung kann gezielt hervorgehoben werden. Damit wird aus dem Berechnungsergebnis eine direkt im Modell überprüfbare Planungsinformation.
