Die Highlights der Version SOFiSTiK | 2024

Automatische Generierung des Analytischen Modells in Autodesk Revit mit AMG

• Performanceverbesserungen machen den SOFiSTiK Analytical Model Generator noch schneller und bereit für die Modellierung von Großprojekten
• Die neue Check-Funktion ist ein wichtiger Schritt in Richtung der vollen Workflowunterstützung:
  • Identifikation von Koordinationsproblemen zwischen physischem und analytischem Modell
  • Identifikation von Qualitätsmängeln in den Anschlusspunkten zwischen Analytischen Elementen
• Updates im internen Datenspeicher zur Unterstützung von Revit-Modellen mit Gruppen und für zukünftige Funktionserweiterungen

Dynamische Bewehrungsprüfung in BIM Workflows

Die neue Bewehrungsprüfung bietet eine dynamische, farbunterstützte Darstellung der erforderlichen und vorhandenen Bewehrung in einem Stahlbeton-Deckenelement

• Live-Darstellung der Bewehrungsmengen des BIM-Modells (vorhandene Bewehrung) und aus einer SOFiSTiK-Datenquelle (erforderliche Bewehrung)
• Darstellung der Bewehrungsmengen entweder als Flächenwerte oder entlang von Schnitten
• Verfügbar in 2D und 3D Revit Ansichten
• Automatische Ansichtsoptimierung und erweiterte Darstellungsoptionen
• Darstellung frei anpassbar an lokale Anforderungen

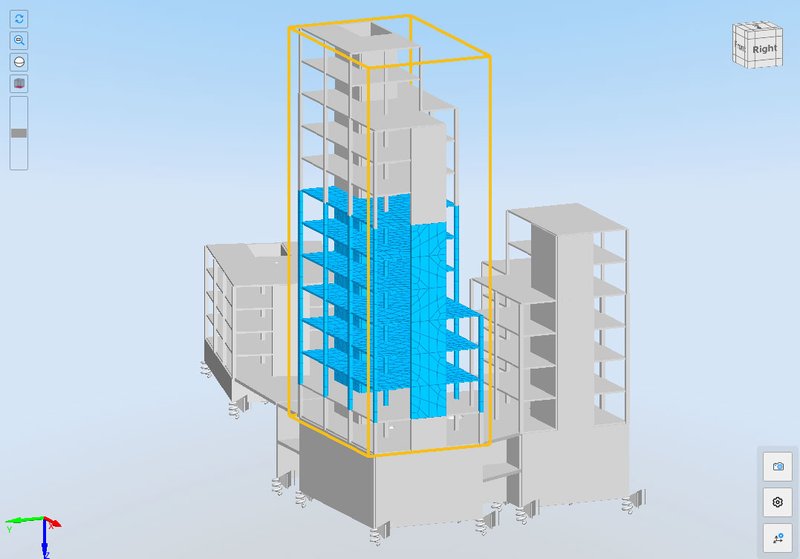

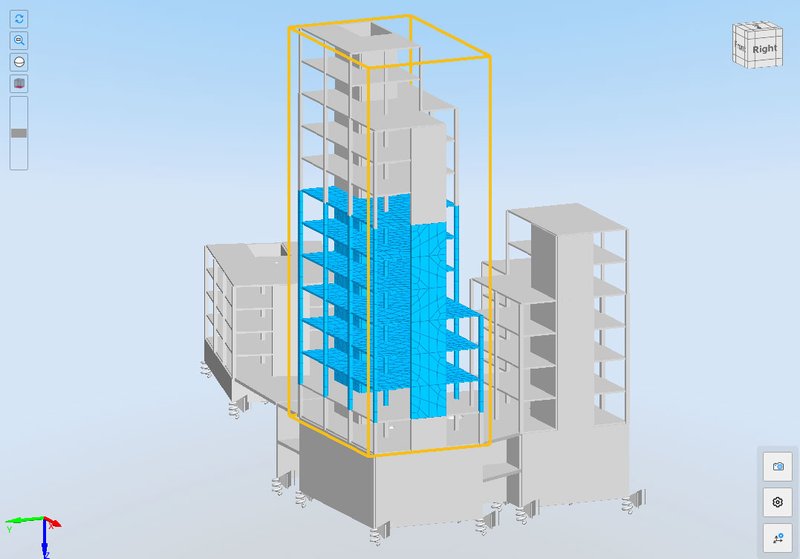

Seismic Tower – Seismische Analyse großer Gebäude mit mehreren Teilen

Die Erdbebenanalyse mehrteiliger Hochhäuser, d.h. mit mehr als einem Turm, ist eine besondere Herausforderung.  Um eine qualifizierte und effiziente seismische Analyse basierend auf Stockwerkskriterien durchführen zu können, müssen die Stockwerke zunächst in unabhängige Einheiten –  wir nennen sie Tower – gruppiert werden.

• Modellierung: Gruppierung der Stockwerke in unabhängige Einheiten (Tower) in Revit und SOFiPLUS
• Analyse: Konsistente Berechnung aller Tower-zugehörigen Ergebnisse
• Nachweise und Postprocessing: Tower-weise Überprüfung der stockwerksbasierten Bemessungskriterien, erweitere Visualisierungsoptionen

Bewehrungsvorlagen

•   Neues Tool zur Platzierung von Bewehrungen in einem Revit Element anhand einer ausgewählten Vorlage
• Enthält Vorlagen-Kataloge für zahlreiche Standardsituationen
• Kataloge können leicht angepasst und erweitert werden
• Die Vorlage kann eine bauteilspezifische Bewehrung darstellen oder auch eine Gruppe von Bewehrungen in einem Verbindungsbereich

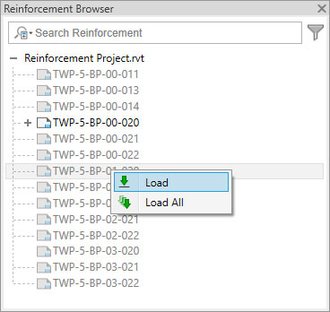

Effiziente Zuweisungsorganisation

• Jedes Projekt ist in Zuweisungen unterteilt
• Für eine optimale Ausnutzung der Rechenkapazitäten lädt SOFiSTiK Reinforcement nun nur die Zuweisungen, an denen gerade gearbeitet wird. Der Ladevorgang passiert automatisch, sobald mit der Arbeit an einer bestimmten Zuweisung begonnen wird

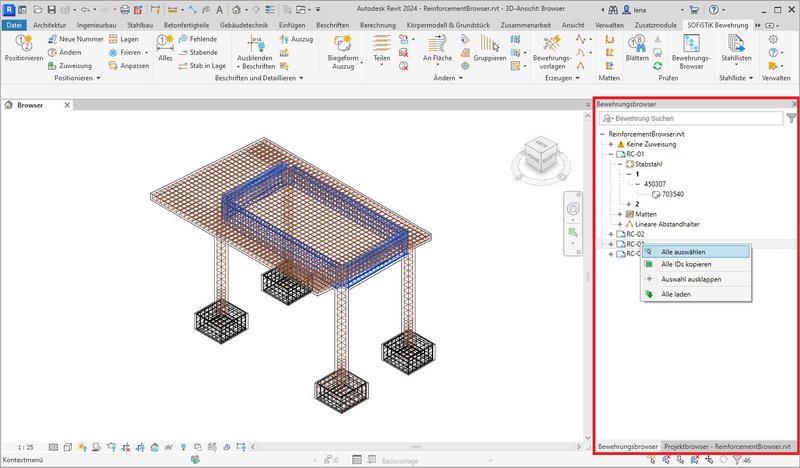

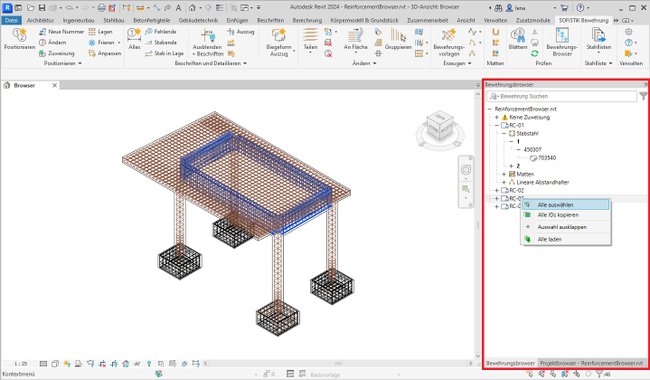

• Nutzer können den Ladestatus im Bewehrungsbrowser überprüfen und manuell steuern

Verbundbau: Nachweis der plastischen Querschnittstragfähigkeit im GZT

• Neues Modul COMPOSITE für Nachweise der plastischen Querschnittstragfähigkeit
• Querschnittsklassifizierung anhand der plastischen Spannungsverteilung
• Überprüfung der plastischen Querschnittstragfähigkeit (Moment und vertikaler Schub) unter Berücksichtigung von Schubbeulen und M-V-Interaktion
• Detaillierte Ergebnisausgabe mit aussagekräftigen Plots

Dynamische Berechnung von Eisenbahnbrücken

• Dynamische Analyse von Lastenzugüberfahrten angepasst an unser parametrisches grafisches Modellierungskonzept für Brücken und achsbasierte Tragwerke (CABD)
• Numerische Dämpfung zur Vermeidung von hochfrequentem Rauschen
• Automatische Zeitschrittwahl mittels Konvergenzstudie
• Einfaches Umschalten zwischen statischer und dynamischer Analyse zur Berechnung des dynamischen Zuwachses
• Mehr Informationen hier

Rebar Modeler

• Erzeugung von Bewehrungsformen innerhalb einer adaptiven Familie mit umfangreichen Abhängigkeiten
• Erzeugung von 3D Bewehrung in Brücken- und Infrastrukturbauwerken
• Duplizieren und Übertragen der 3D-Bewehrung innerhalb eines Projektes oder zwischen verschiedenen Projekten
