Les points forts de la version SOFiSTiK | 2024

Dimensionnement de poteaux à l’ère du BIM – L’efficacité au service de la flexibilité

• Dans Revit, l’outil Gestion des noms permet de nommer automatiquement les éléments du projet à l’aide de règles définies par l’utilisateur
• Création de vues en plan des éléments analytiques en quelques clics
• Les noms assignés aux éléments sont aussi disponibles dans les autres interfaces SOFiSTiK (SSD, SOFiPLUS, CADiNP, etc.)
• Possibilité d’analyser les voiles élancés comme des poteaux à l’aide d’éléments de dimensionnement (DSLN)
• Nouvel assistant de dimensionnement de poteaux permettant de dimensionner simultanément dans SSD tous les poteaux en béton armé
• Classification des poteaux dimensionnés en groupes
• Dimensionnement s’appuyant sur des combinaisons crées automatiquement et/ou manuellement
• Extension de l’Assistant de tableau de Result Viewer permettant de générer facilement des tableaux de données et de résultats pour les différents poteaux
• Un tableau général pour les poteaux est notamment optimisé pour être exporté et permet le dimensionnement des poteaux au sein de logiciels tiers

Des fonctionnalités clés pour faciliter l’analyse des dalles en béton armé

• Un nouveau tutoriel SOFiSTiK explique pas-à-pas les processus disponibles pour effectuer une analyse de dalle fissurée (en calcul linéaire ou non-linéaire) en commençant dans SOFiPLUS ou dans Revit
• Affichage des déplacements calculés par SOFiSTiK directement dans la maquette Revit
• Comparaison graphique entre les quantités d’armature requises et les objets armature dessinés dans la maquette Revit

Amélioration du dimensionnement de voiles de contreventement

• Une nouvelle section standard SOFiSTiK « Voile de contreventement » est disponible pour un dimensionnement optimisé
• A la méthode simplifiée de calcul par zone en tension/compression vient s’ajouter la méthode générale, méthode SOFiSTiK éprouvée déjà disponible pour d’autres types d’éléments tels que les barres.

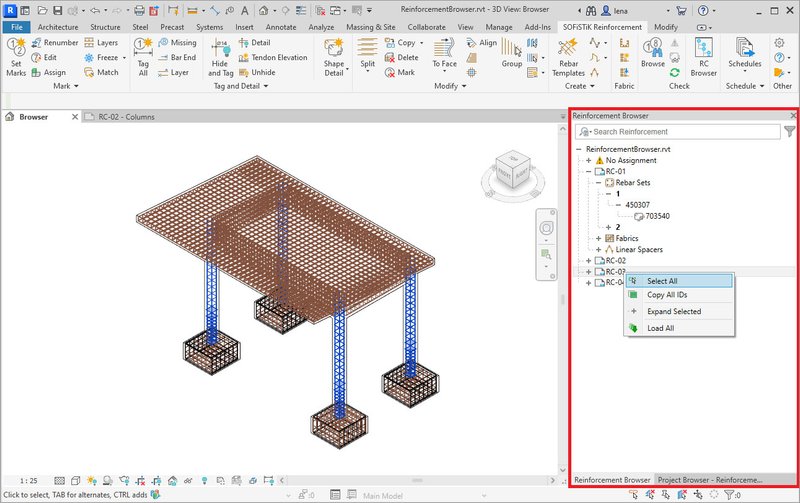

Navigateur d’armatures

• Aperçu central de tous les objets d’armature du projet
• Liste les barres, treillis soudés, éléments de détails et espaceurs linéaires – groupés selon l’assignation
• Permet de gérer les avertissements, trouver les éléments dans le modèle 3D et mieux comprendre les dépendances entre divers éléments
• Inclut une barre de recherche et des fonctions de filtrage pour un travail efficace.

Tutoriaux pour la prise en main

• Nouvelles séries de vidéos sur les bases d’utilisation de Revit + SOFiSTiK Reinforcement pour le ferraillage BIM
• Idéal pour les utilisateurs qui ont l’expérience du coffrage dans Revit et souhaitent apprendre à ferraillage dans Revit.
• Disponible dans la documentation en ligne et sur YouTube en trois langues : français, anglais et allemand.

Analyse dynamique des ponts ferroviaires

• Analyse dynamique des trains de charge en mouvement en cohérence avec la modélisation graphique paramétrique pour les ponts et structures à base d'axes (CABD)
• Amortissement numérique pour atténuer les effets des contributions parasites dans les hautes fréquences
• Sélection automatique du pas de temps par étude de convergence
• Passage entre l'analyse statique et l'analyse dynamique facilité avec le calcul du facteur d'amplification dynamique
• Plus d'informations ici

SOFiPLUS : Améliorations pour la modélisation de ponts

• Paramétrisation de points structurels à d'autres points afin de gérer automatiquement les modifications de la géométrie
• Groupes pour les câbles de précontrainte
• Groupes pour les éléments de dimensionnement
• Groupes secondaires pour les éléments treillis et câbles

Amélioration de l'expérience utilisateur dans SOFiSTiK Bridge + Infrastructure Modeler

• Nouvelle représentation des paramètres d'axe
• Fonction de recherche dans le Navigateur Infra
• Option d'aperçu pour les superstructures
