Transformez Rhinoceros en une plateforme complète de modélisation structurelle. Créez les éléments structurels, conditions d’appui et charges directement dans Rhino, et paramétrisez les ensuite avec Grasshopper pour permettre une évolutivité à chaque phase du projet. Avec plus de 30 formats de fichier supportés, des outils de modélisations avancés et une vaste intégration d’outils tiers, Rhino est une plateforme économique mais capable de gérer tout type de modèle structurel.
Transformez Rhinoceros en une plateforme complète de modélisation structurelle. Créez les éléments structurels, conditions d’appui et charges directement dans Rhino, et paramétrisez les ensuite avec Grasshopper pour permettre une évolutivité à chaque phase du projet. Avec plus de 30 formats de fichier supportés, des outils de modélisations avancés et une vaste intégration d’outils tiers, Rhino est une plateforme économique mais capable de gérer tout type de modèle structurel.
Pourquoi SOFiSTiK Rhino Interface ?
La jonction entre géométrie architecturale et précision technique.
Intégration native dans Rhino
Modélisez les éléments structurels, appuis et charges directement dans Rhino.
Boite d’outils paramétriques Grasshopper
Utilisez la bibliothèque de composants spécifique pour des modèles structurels paramétriques.
Intégration parfaite avec SOFiSTiK
Envoyez votre modèle vers SOFiSTiK en un clic, pour des calculs et vérifications.
Pourquoi SOFiSTiK Rhino Interface ?
La jonction entre géométrie architecturale et précision technique.
Mit 3D-Gesamtmodell
Eigenständig
Oder kombiniert: Lasten aus dem 3D-Modell übernehmen und lokal ergänzen oder neu eingeben.
Fonctions principales
Interface Rhino – Modélisation structurelle intuitive
Interface Grasshopper – Gestion 100% paramétrique
Interface Grasshopper – Gestion 100% paramétrique
Ergebnisse:
Jeder Nachweis wird sofort grafisch dargestellt, ohne Export und ohne zweites Programm.
Vos avantages en un coup d’œil
Was Sie bemessen, bewehren und dokumentieren Sie im selben Schritt.
Weiter im Hochbau-Workflow:

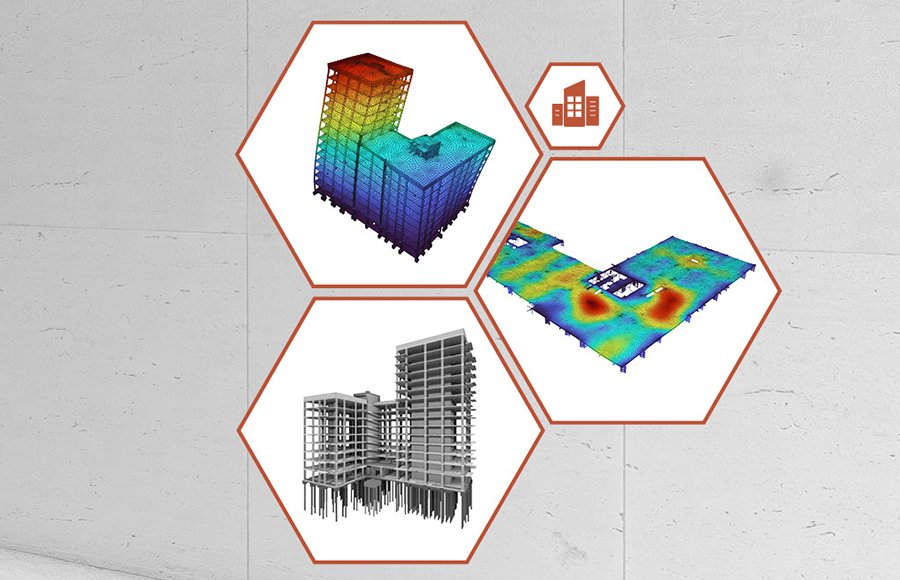

3D-Gesamtmodell oder
smarte Subsysteme
Die Schnittgrößen für die Bemessung aus einem einzigen BIM-Modell gewinnen.
Mehr erfahren

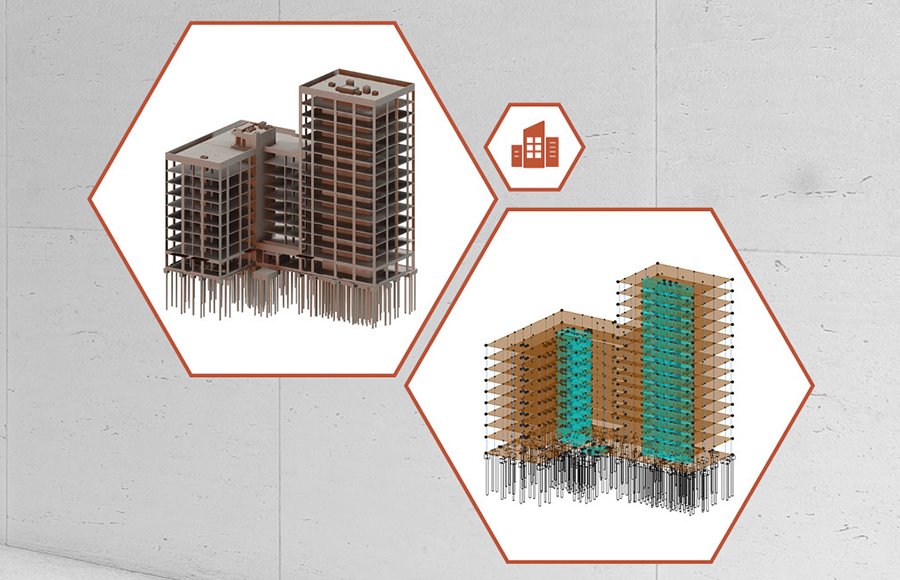

Automatische Generierung des
analytischen Modells
Das Rechenmodell entsteht direkt aus dem physischen Revit-Modell.
Mehr erfahren

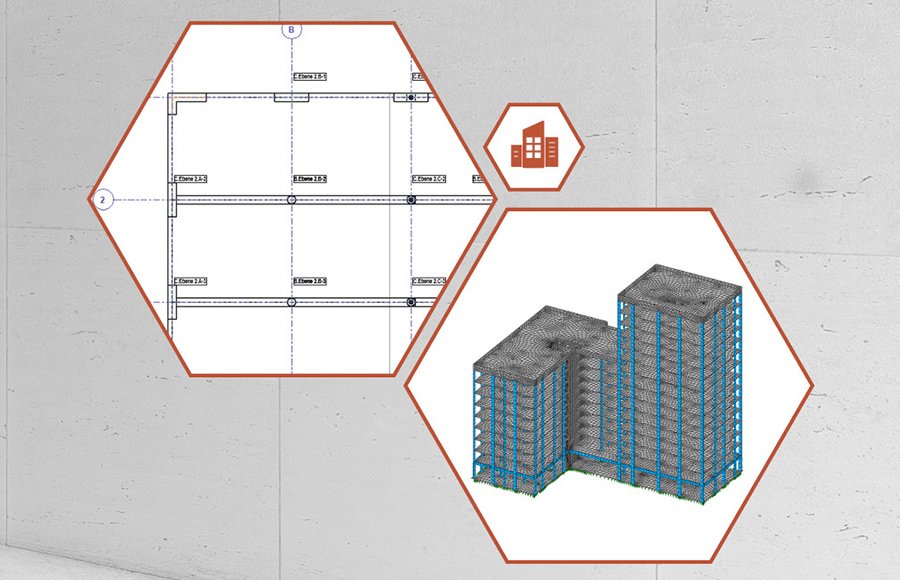

Positionsstatik und smarte Bemessungsgruppen
Gleichartige Bauteile gruppieren und gemeinsam nachweisen.
Mehr erfahren
Lorsque nous parlons de « conception structurale intégrée au BIM », ce flux de travail repose sur Autodesk® Revit®. À partir d'un modèle physique, vous pouvez y effectuer le calcul, le dimensionnement et la planification du ferraillage.
Cependant, SOFiSTiK permet également de réaliser des calculs et le dimensionnement de manière totalement indépendante de Revit. Pour cela, vous pouvez utiliser l'interface classique basée sur AutoCAD, SOFiPLUS, ou modéliser dans Rhino (avec paramétrage optionnel via Grasshopper). À cela s'ajoute la possibilité d'une saisie textuelle via CADiNP.
Analysis + Design pour Revit est un ensemble de fonctionnalités et de d’outils pour le calcul et le dimensionnement de structures, basé sur Autodesk® Revit®. Ces outils peuvent être utilisés de manière autonomes (= uniquement dans Revit) ou en conjonction avec les outils du SOFiSTiK Structural Desktop. Les fonctionnalités d’Analysis + Design pour Revit sont incluses dans chaque pack 3D FEM de SOFiSTiK.
Pour Analysis + Design pour Revit, le type de pack de licence n’a aucune incidence. Toutes les fonctionnalités d’Analysis + Design sont disponibles dans chaque pack 3D FEM. Cependant, si le calcul nécessite des fonctionnalités plus avancées (ex. calcul au second ordre (P-Δ)), cela demandera de passer par SOFiSTiK Structural Desktop et donc nécessitera un licence 3D FEM (ex. 3D FEM Premium pour le P-Δ). Un aperçu des principales différences entre les packs 3D FEM est disponible ici.

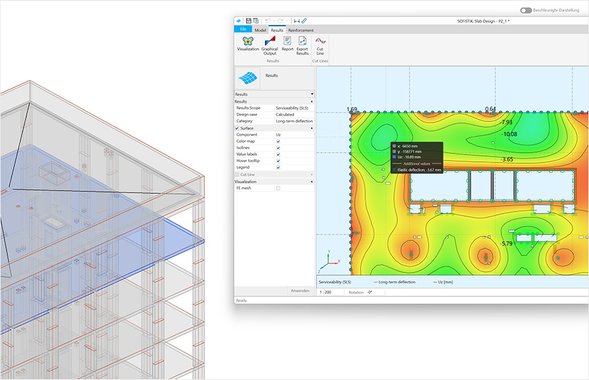

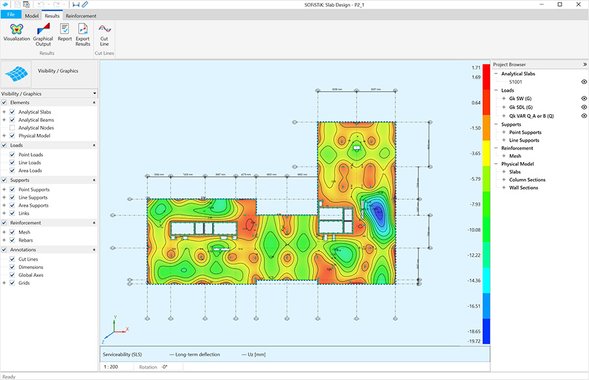

Oui, avec Analysis + Design pour Revit, vous pouvez effectuer l’analyse linéaire, la descente de charges et le dimensionnement béton armé de poteaux, poutres ou dalles, directement dans Autodesk® Revit®. Il n’est pas nécessaire de passer dans SSD pour cela.
Néanmoins, ces éléments peuvent toujours être transférés vers SSD et y être dimensionnés avec les tâches correspondantes.

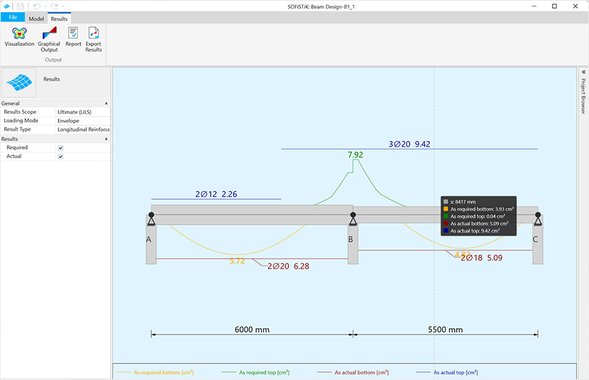

Lorsque vous effectuez à la fois le calcul et les plans d’armatures avec SOFiSTiK sur la plateforme Revit, vous avez la possibilité de combiner ces deux aspects pour effectuer une vérification du ferraillage dessiné par rapport au ferraillage requis. La Vérification d’armature exploite les résultats de calcul, les compare aux armatures dessinées et indique les endroits où une quantité insuffisante d’armature aurait été mis en place.
Oui, c’est tout à fait possible. Vous pouvez créer plusieurs sous-systèmes dans un même modèle Revit, les connecter via la fonction Descente de charges pour un transfert automatique des sollicitations, puis les dimensionner en tant que dalle 2D. En parallèle, des calculs peuvent être fait sur le modèle global 3D – le tout au sein de la même maquette Revit. Cela permet par exemple de vérifier si une analyse purement 2D pourrait se révéler non sécuritaire ou conservatrice.
Cette approche multi-système au sein d’un même modèle donne aussi la possibilité à plusieurs utilisateurs de travailler chacun sur un modèle de calcul indépendant tout en coordonnant les informations dans la maquette BIM.
