Interface pour Rhinoceros et Grasshopper
Les fonctions avancées de modélisation NURBS du logiciel Rhinoceros de Robert McNeel & Associés s’associent à la programmation visuelle de l’éditeur Grasshopper pour permettre la définition de modèles analytiques entièrement paramétrés, et ce quel que soit leurs formes. Combinés à la technologie de maillage éprouvée de SOFiSTiK, l’interface pour Rhinoceros et Grasshopper est le complément idéal pour l’étude de géométries 3D complexes.
Cette interface donne accès aux séries d’outils très complètes des univers Rhinoceros et Grasshopper permettant la connexion entre vos processus d’analyse structurelle et d’autres processus déjà existants. Par exemple, Rhino 7 fournit désormais par sa technologie Rhino.Inside une passerelle vers Autodesk Revit. Ainsi, un modèle définit dans Grasshopper, peut à la fois être analysé dans SOFiSTiK et être transmit à Revit pour la création de vues et plans de détails. Grasshopper devient ainsi l’unique source de vérité d’une intégration d’analyse structurelle au projet BIM.
Aperçu des fonctionnalités pour Rhinoceros
- Extension des objets géométriques Rhino (points, courbes et surfaces) par des informations additionnelles telles que propriétés de section, matériau ou conditions limites.

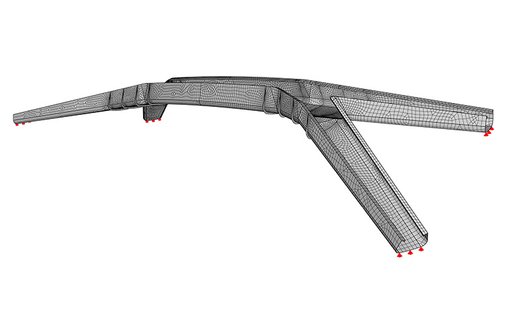

- Maillage aux Éléments Finis directement depuis Rhino.
- Pour les étapes de calcul et dimensionnement, l’interface lie directement depuis Rhino les programmes SOFiSTiK Teddy ou SSD. Aucune étape intermédiaire de transfert supplémentaire p.ex. par fichiers de données n’est nécessaire.

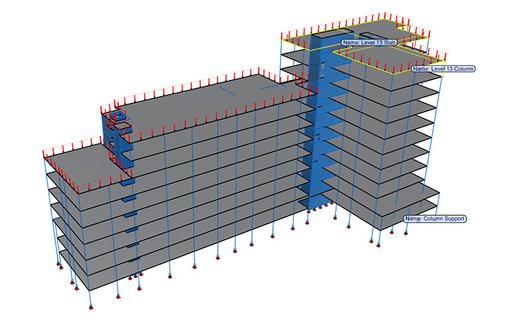

- Affichage dans Rhino des propriétés analytiques du modèle (sections de poutre, maillage EF, conditions limites etc.) permettant rendus, documentation et contrôles visuels très en amont du processus.
- Fonctionnalités additionnelles telles que filtres par type et options d’annotation, assurant une gestion efficace du modèle.
Aperçu des fonctionnalités pour Grasshopper
- Une boîte d’outils fournit des composants dédiés pour une définition entièrement paramétrique du modèle structurel analysé avec SOFiSTiK.

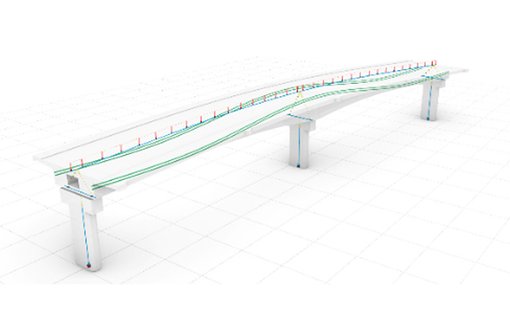

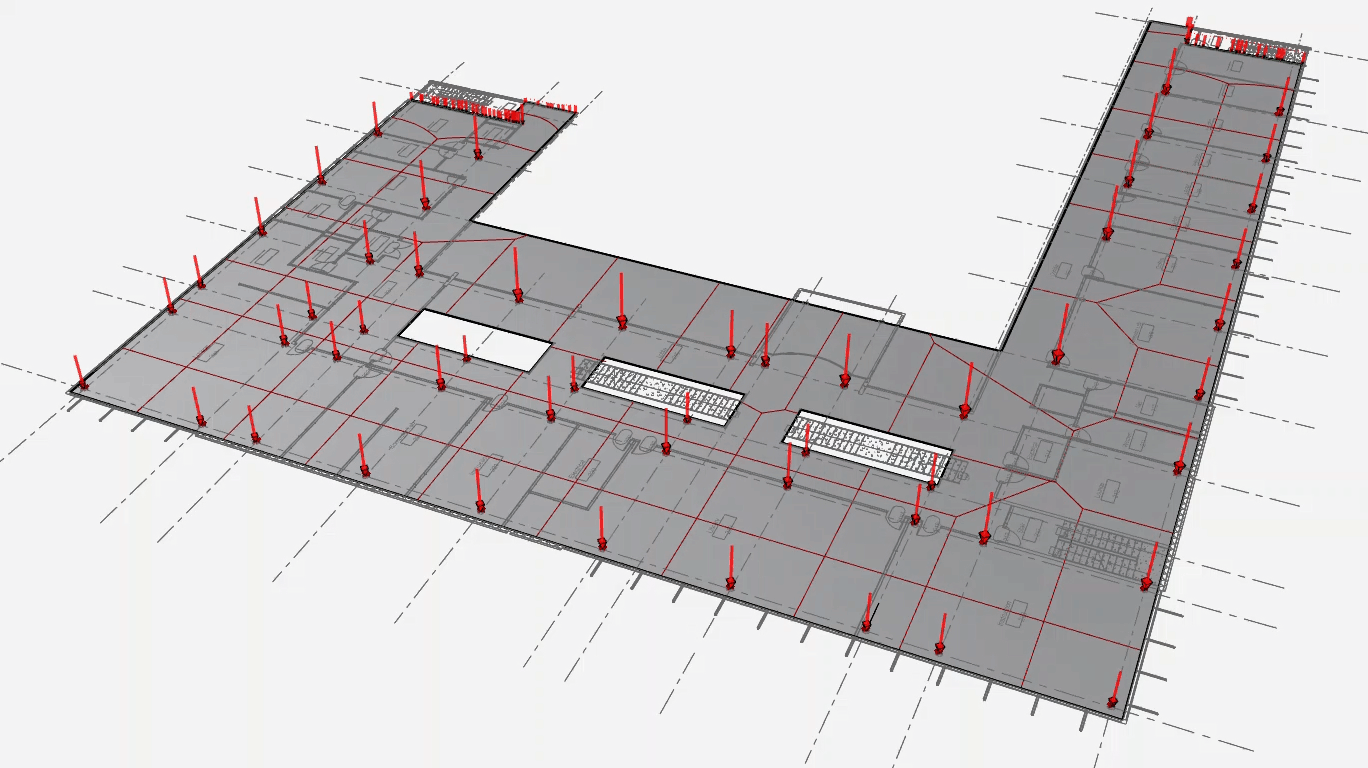

- Modules supplémentaires pour la définition de charges et de précontrainte par pré- ou post-tension.
- Injection du modèle analytique paramétrique dans un gabarit de projet SOFiSTiK SSD existant ou – à travers des composant dédiés – calcul de ce dernier directement dans Grasshopper

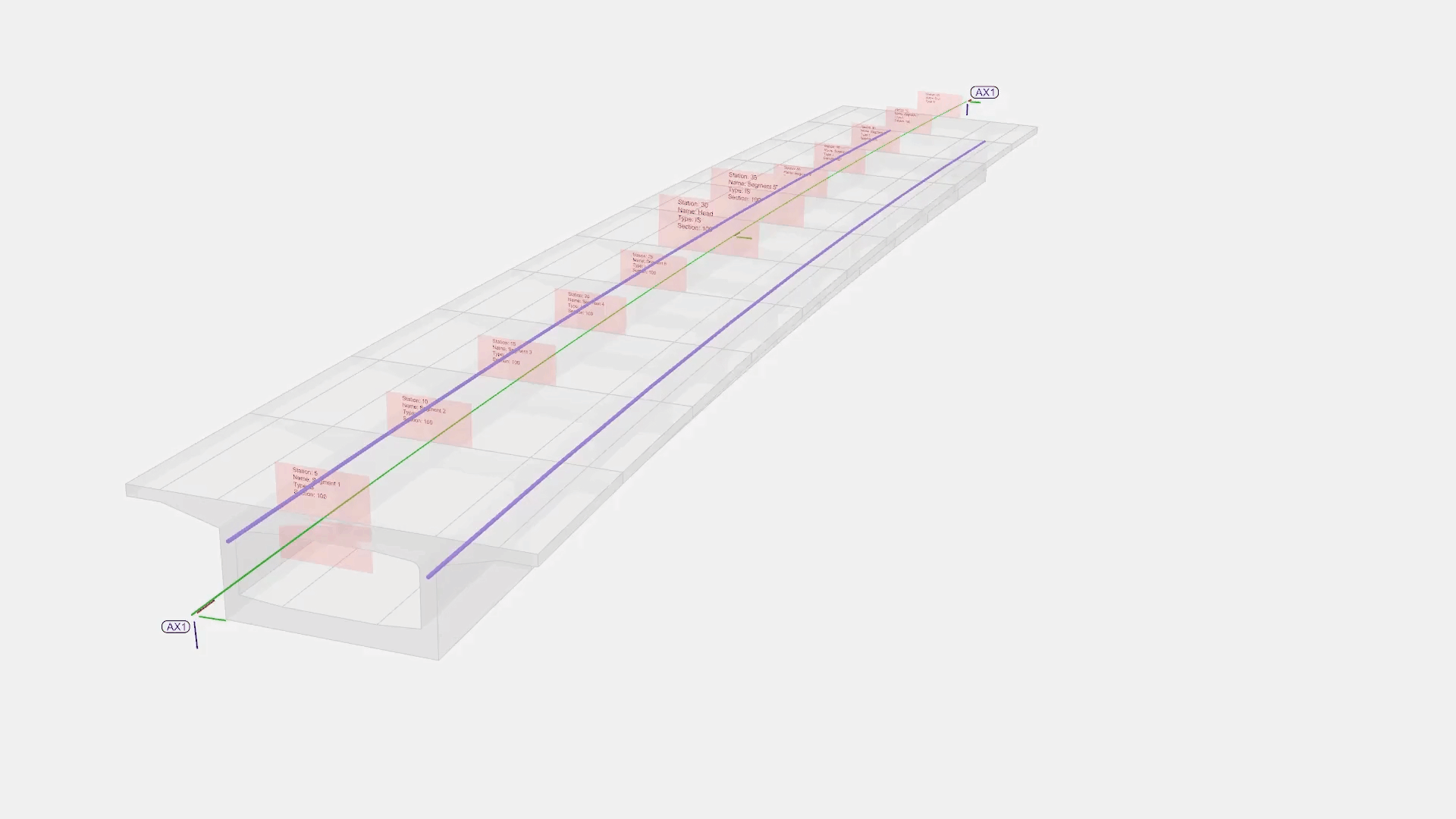

- Composants dédiés à la modélisation orientée axe des ouvrages d’art (technologie SOFiSTiK CABD Computer-Aided-Bridge-Design) – les sections paramétriques aux capacités de variabilité avancées sont déroulées le long d’un axe pour la génération 3D de modèles BIM et d’analyse.
- Description détaillée de chaque composant et tutoriels disponibles directement dans la documentation en ligne.
Guideline & Files (EN)
Get started with Parametric Modeling and Design using SOFiSTiK, Rhinoceros and Grasshopper. Download the guideline only or:
