Les points forts de la version SOFiSTiK | 2023

Un logiciel qui vous laisse le contrôle - Découvrez la version de SOFiSTiK la plus adaptative à ce jour.

SOFiSTiK | 2023 est une version qui augmente considérablement le contrôle de l'utilisateur. Grâce à la nouvelle génération automatique du modèle analytique, vous accédez plus rapidement à la conception des membres basée sur le modèle principal. En même temps, les éléments de dimensionnement sont maintenant globalement supportés, permettant un plus grand degré de flexibilité dans le choix de vos outils SOFiSTiK préférés pour la modélisation. Des améliorations dans la traçabilité des résultats et de nouvelles fonctionnalités pour le transfert de données complètent la version 2023 et rendent votre travail plus transparent, de la modélisation jusqu'à la réalisation des plans.


Webinar recordings of the new featuers of version SOFiSTiK | 2023



Découvrez les points forts de cette nouvelle version ci-dessous :

Calcul de Bâtiment



Nouveau paquet d'entrée de gamme 3D FEM Professional

  • Extension du contenu du paquet 3D FEM Pro pour une compatibilité avec le workflow BIM Bâtiment
  • Calcul par éléments finis et dimensionnement de bâtiment avec modélisation dans Autodesk® Revit® ou AutoCAD®
  • Inclut le nouveau SOFiSTiK Analytical Model Generator
  • Entièrement compatible avec la nouvelle approche de modélisation analytique autonome dans Revit à travers l’interface « Analysis + Design for Revit »
  • Inclut les toutes dernières fonctionnalités pour le bâtiment telles que les bandes de dalle et de voile
  • Contient désormais tous les outils de dimensionnements de composants de construction (poteaux, poutres continues, ...)



Un modèle de calcul plus rapidement mis en place grâce au SOFiSTiK Analytical Model Generator

  • A partir de Autodesk Revit 2023, le modèle analytique doit être généré manuellement. SOFiSTiK Analytical Model Generator génère automatiquement un modèle analytique en un temps record
  • Alignement des éléments analytiques de manière à obtenir un modèle proprement connecté, de sorte qu'aucune retouche manuelle ne soit nécessaire
  • La continuité numérique reste assurée : Les propriétés sont reprises du modèle BIM et des liens sont établis entre les éléments du modèle analytique et du modèle BIM
  • De nombreuses options de configuration permettent de contrôler le processus, par exemple pour créer différents modèles analytiques pour différentes vérifications



Flexibilité dans les méthodologies de modélisation : Définition d’éléments de dimensionnement dans SOFiPLUS

  • Les éléments de dimensionnement peuvent désormais être définis dans SOFiPLUS(-X). La définition est possible en tant qu'élément linéaire générique dessiné manuellement ou paramétrique le long d'un axe
  • Tous les éléments de dimensionnement définis dans Revit peuvent être importés dans SOFiPLUS
  • Les éléments de dimensionnement permettent la définition de certains objets de construction (voiles de contreventement, poutres continues, etc.)

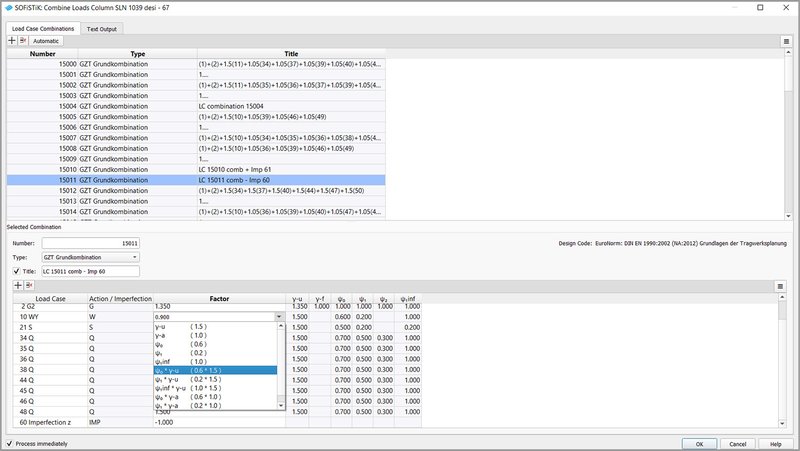

Combinaison plus rapide et plus claire des charges et des résultats

  • Ergonomie améliorée pour les tâches "Combiner des charges" et "Combiner des résultats"
  • Workflow simplifié pour les combinaisons automatiques de charges
  • Aperçu plus rapide des combinaisons de charges existantes



Contrôle total grâce à la transparence des résultats : Améliorations de la Tâche Analyse sismique modale (Bâtiment)

  • Focus sur les résultats essentiels pour identifier rapidement les zones sismiques critiques de la structure
  • Documentation et suivi de résultats individuels tout au long du processus de recombinaisons modale et directionnelle pour une meilleur transparence et compréhension
  • Basculement simplifié entre les différentes méthodes de combinaison pour la réalisation de comparatifs

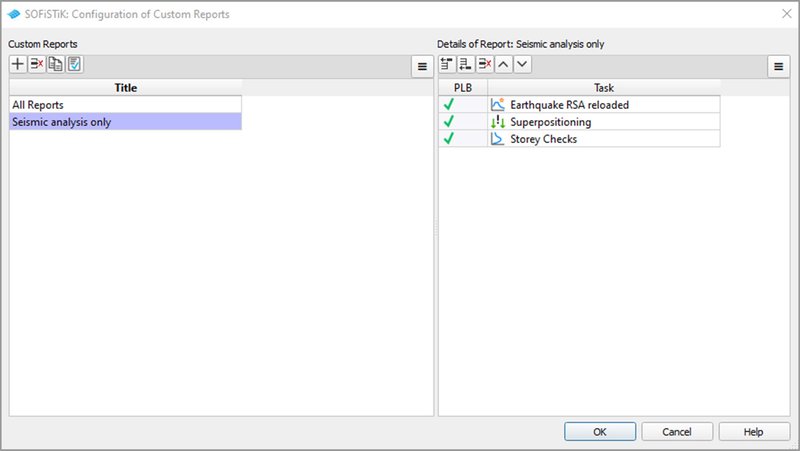

Création de rapports personnalisés

  • Structuration flexible des résultats à l'aide de la nouvelle fonctionnalité de notes de calcul personnalisés
  • Les notes de calcul de tâches individuelles peuvent être regroupées et organisés de manière personnalisée

Plans & Ferraillage de Bâtiment



BIM-to-Field : Coordination des plans d'armature avec le phasage de construction grâce à SOFiSTiK Reinforcement

  • Organisation de la numérotation et des nomenclatures d'aciers en fonction du planning de construction
  • Nouveaux critères pour contrôler la numérotation automatique des armatures : lit de ferraillage et "SOFiSTiK Member" pour des groupes de numérotation entièrement personnalisables
  • Nouvelle option permettant de définir une numérotation avec des incréments suivant les critères souhaités
  • Nouvelles possibilités pour la création des listes d’armatures en fonction de critères spécifiques

(https://youtu.be/QbnDlCbv_UM)


Découpage rapide et facile des barres d'armature en fonction des conditions d’adhérence dans SOFiSTiK Reinforcement

  • Découpage des barres d’armatures avec des longueurs de recouvrement automatiquement appliquées en fonction des conditions d’adhérence

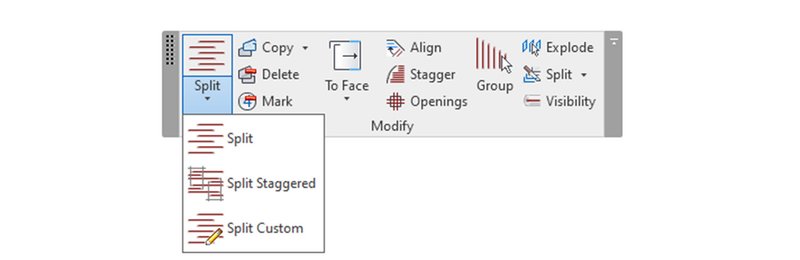

  • Trois nouvelles commandes permettent des découpages intelligents selon des schémas standards ou personnalisés à l'aide de lignes librement définissables

(https://youtu.be/onK1hXu6uFI)



Travaillez en toute tranquillité avec les coupleurs d'armature et leurs traitements d'extrémités correspondants

  • De nouvelles interdépendances intelligentes entre les coupleurs et les extrémités de barres offrent un confort supplémentaire et sans précédent par rapport à la méthode de travail CAO classique
  • Représentation symbolique des différents traitements d'extrémité avec ou sans coupleurs sur les schémas de façonnage des armatures
  • Consignes de production et listes de commande, dérivées du modèle, en continuité avec le planning des barres d'armature

Calcul de Ponts

Paramétrisation avancée avec l’amélioration du concept CABD

  • Notre technologie CABD permets de créer et modifier facilement la structure de vos ponts à partir de lignes d'axes paramétriques . Les variables et les équations permettent de modéliser des géométries complexes avec un maillage FE automatique. Cette technologie est applicable à tous les types de ponts.
  • Des épaisseurs de bord variables pour les surfaces structurelles simplifient la définition de géométries de plaques complexes
  • Amélioration de la fonctionnalité de génération de charges de trafic:
    • L’évaluation des lignes d’influence pour les trains routiers avec différents écartements d’essieu (par exemple LM1 et LM3 dans une même voie) est désormais aussi possible pour les systèmes QUAD et hybrides
    • La plage d'excentricité du train de charge peut à présent être spécifiée dans le sens transversal

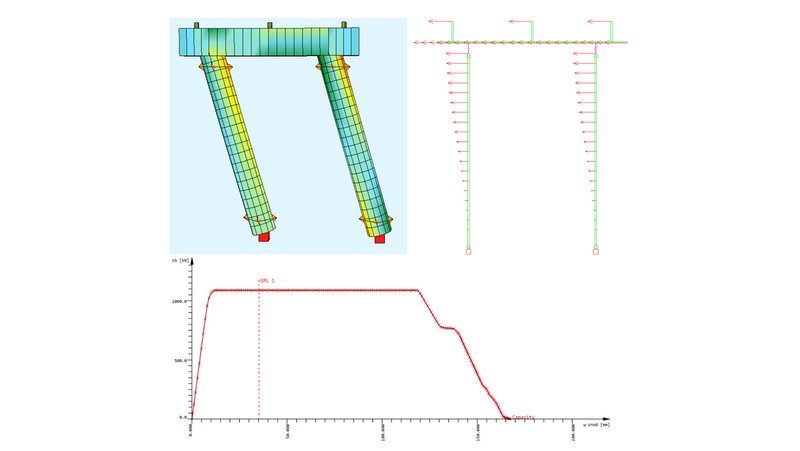

Nouveau workflow pour l’analyse Pushover

  • Analyse automatisée des déformations et de la capacité des sections transversales pour générer une loi de comportement correspondante pour la définition de rotule plastique
  • Peut être adopté dans une analyse Pushover en amont pour évaluer les caractéristiques de déformation et de dissipation d'énergie de la structure en cas d’évènement sismique
  • Traçabilité des calculs grâce à une représentation transparente des résultats



Efficacité et transparence accrues grâce aux améliorations dans la définition de précontrainte

  • Un câble de précontrainte peut désormais passer à la fois au travers d’un élément barre et surfacique
  • Sélection groupée des éléments traversés par un câble de précontrainte
  • Limites de précontrainte selon la norme AASHTO
  • Export vers fichier .dat pour les systèmes et câbles de précontrainte
  • Amélioration des sorties pour la précontrainte et affichage des câbles au sein des sections dans Results

Plans & Ferraillage de Ponts



Vers le Jumeau Numérique : Dynamo avec les fonctionnalités SBIM

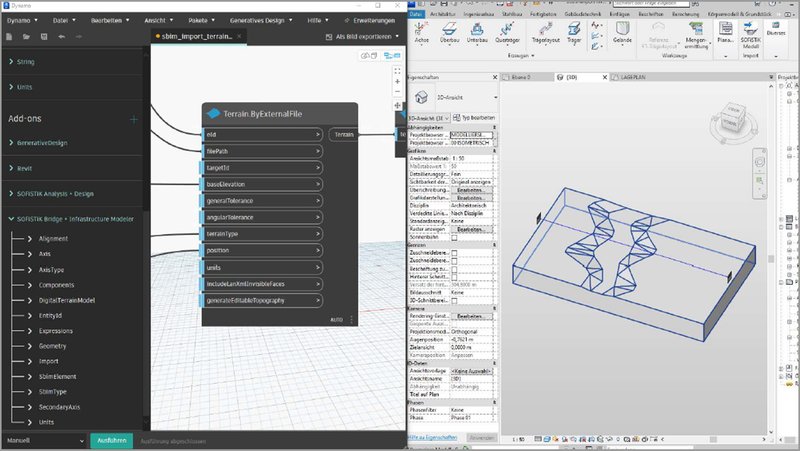

  • Programmation visuelle des modèles de pont avec la combinaison de Dynamo avec SOFISTiK Bridge + Infrastrcutre Modeler
  • Génération d’un modèle dans Revit à partir de nœuds et script Dynamo



Améliorations poussées pour les ouvrages d'infrastructure notamment dans le domaine ferroviaire

  • Création de cotes pour les bords courbes dans les vues en plan et en coupe
  • Modélisation de vides d’extrusion avec rotation de placement.
  • Axe :  Définition d’un angle additionnel entre deux éléments alignés
  • La définition d’axe à partir d’une courbe ou projection prend désormais en compte la sélection multiple et la création de polylignes
  • Import d’axes avec coudes ou cassures

Collaboration & Open BIM



Dimensionnement d’assemblages métallique avec l’export vers IDEA StatiCa

  • Nouvelle tâche pour l'export de modèles partiels dans le format SAF basé sur Excel
  • Sélection à l'aide de lignes structurelles ou de points structurels
  • Import de modèle partiel dans IDEA StatiCa

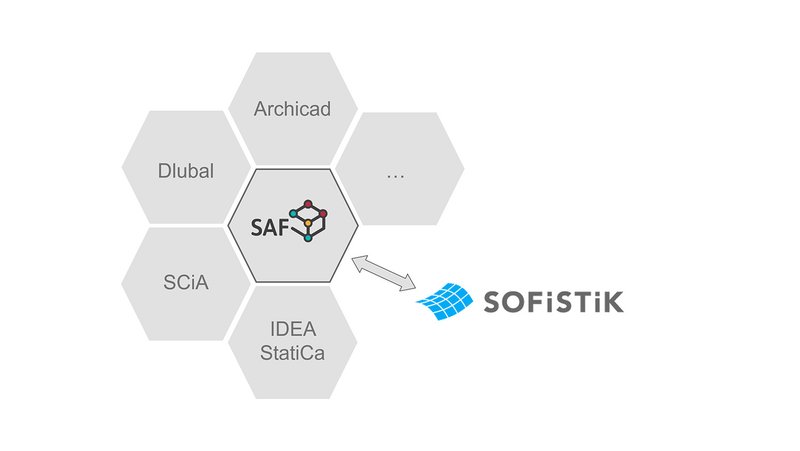

Echange flexible d'informations avec le format SAF

  • En plus de l'import, il est désormais possible d'exporter le modèle complet au Structural Analysis Format (SAF) basé sur Excel
  • Flexibilité pour le transfert du modèle vers tout autre logiciel externe
